Lok 7:


Ehemalige Lok Hugo 28

Hersteller: Ruhrthaler Maschinenfabrik
Typ: G 42z
Fabrik-Nr.: 2781
Baujahr: 1949
Leistung: 42 PS
Motor: Mercedes-Benz MB 202B
Dienstgewicht: 8,0 t
Zustand: betriebsfähig

Indienststellung auf Zeche Hugo (Gelsenkirchen) am 14.04.1949, Einsatz unter Tage bis 1973, 1974 Verkauf an Kalibergwerk Siegfried-Giesen (Hildesheim), kurzzeitiger Einsatz auf der 750 m-Sohle. 12.04.1989 Übernahme durch Förderverein WERBG. Motortausch und Umbau auf Elektroanlassung. Keine Einsatzmöglichkeit, daher Abstellung über Tage. 13.04.2011 an Arge Schroederstollen. Reparatur, Aufarbeitung und Wiederherstellung des Originalzustandes. Abschluß der Instandsetzung Ende 2019.

Für uns ist dieser Maschinentyp ein wichtiges Exponat, waren doch ähnliche Maschinen auf den Nachbargruben Fortuna-Morgenstern und Ida in Betrieb. Es handelt sich dabei um die Bauform mit abgestuften Tanks, wobei es diese Maschine auch mit einer durchgehenden Blechverkleidung und zuletzt mit seitlich abgeschrägter Motorhaube für bessere Sicht gab. Nach Abschluß der Aufarbeitung kommt im Bereich der Gemeinde Liebenburg diese Loktype wieder regelmäßig zum Einsatz.

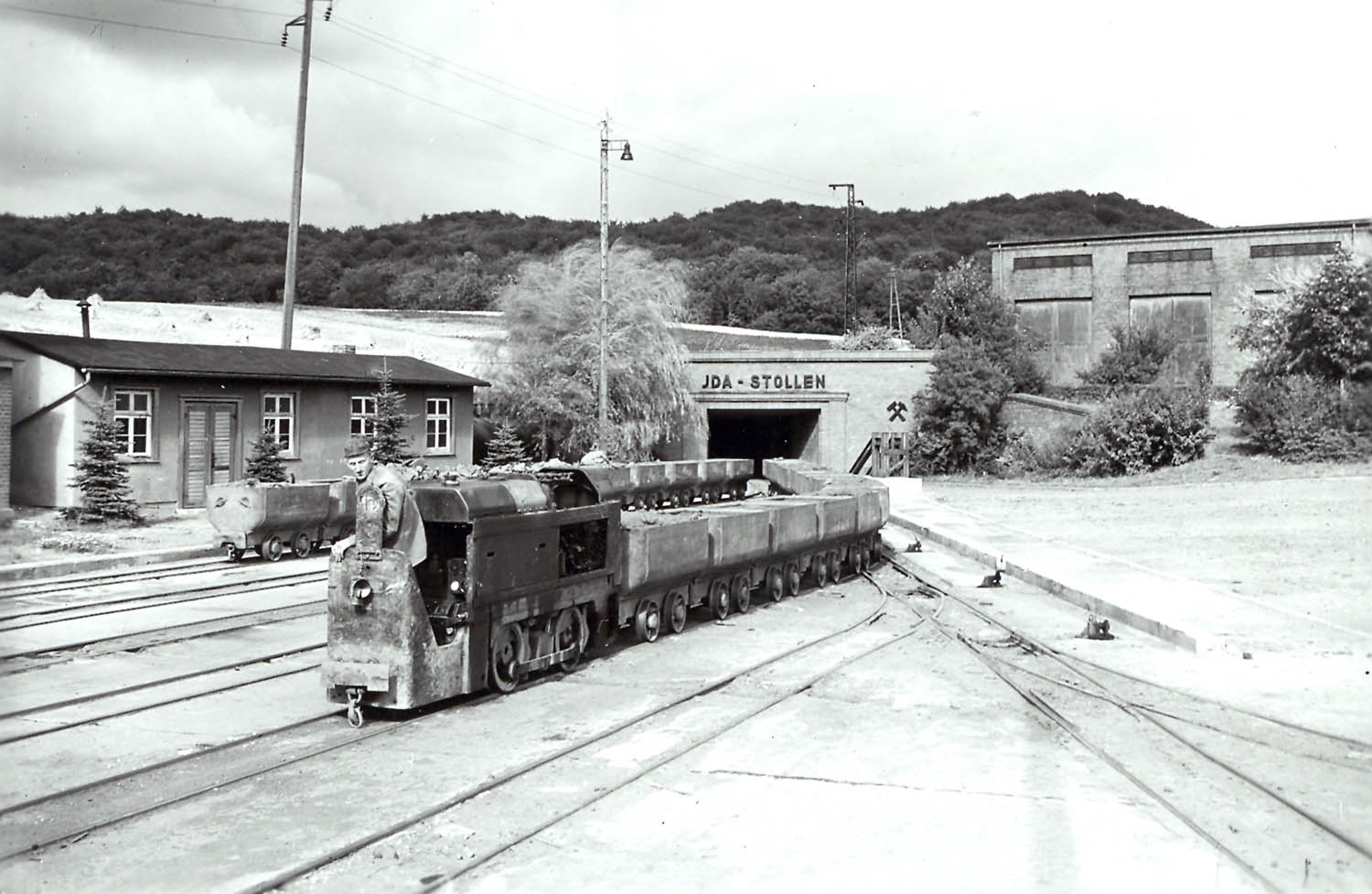

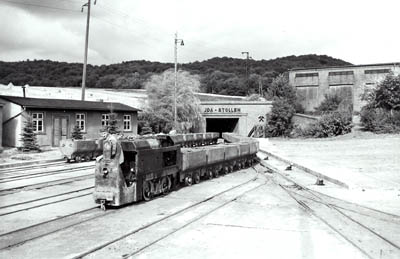

Ruhrthaler Diesellokomotiven waren auf den Gruben der Barbara Rohstoffbetriebe weit verbreitet, waren sie doch mit Abstand die kostengünstigste Variante einer leistungsfähigen gleisgebundenen Fördertechnik. Hier sehen wir eine G42z in den 1950er Jahren bei der Ausfahrt mit einem Erzzug aus dem Ida-Stollen in Othfresen (vermutl Fabrik-Nr. 2898).

Die benachbarte Grube Fortuna unterhielt von 1960 bis 63 auf der 3. Sohle eine Förderverbindung zur Verbundgrube Morgenstern. Neben verschiedenen anderen Ruhrthaler-Typen verkehrte hier ebenfalls eine Ruhrthaler G42z in der Aufbauvariante mit geraden Blechen (Fabrik-Nr. 3089). Damit fuhr diese Lok sogar regelmäßig 120 m unter dem Schroederstollen durch.

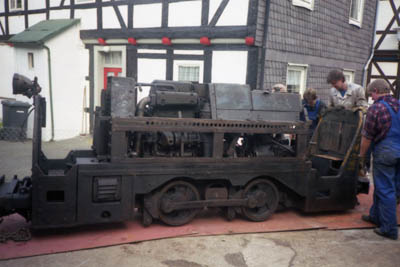

In Dienst gestellt wurde unsere Ruhrthaler Nr. 2781 auf dem Steinkohlenbergwerk Hugo in Gelsenkirchen Buer, wo sie bis August 1973 im aktiven Dienst stand. Für den Betrieb im Steinkohlenbergbau erhielt sie die üblichen Einbauten zum Schlagwetterschutz wie Schwungkraftanlasser, Plattenschutz und Wassereinspritzung (Abgaskühlung). 1974 wurde die Lok an das Kalibergwerk Siegfried-Giesen bei Hildesheim verkauft. Der Einsatz auf der 750-m-Sohle folgte, bald aber die Abstellung, da die Lok für den Betrieb im Kalibergbau zu leicht war. Zum 12.04.1989 übernahm der Förderverein eines Unterharzer Besucherbergwerkes die Lok als eines der ersten Exponate des im Aufbau befindlichen Museums. Das Bild zeigt die Lok im letzten Einsatzzustand bei der Ankunft beim neuen Eigentümer.

Bei der nun folgenden Aufarbeitung versuchte man, die Maschine für einen regelmäßigen Einsatz vor Besucherzügen im Stollen vorzubereiten. Dabei hatte die Erhaltung originaler Substanz untergeordnete Priorität. Bei der Zerlegung erlitt der alte Motor gravierende Schäden und wurde durch ein baugleiches Aggregat ersetzt. Eine mit der weiteren Instandsetzung beauftragte Kfz-Werkstatt reparierte nicht die offensichtlichen Schäden an der Zentralschmierung und dem Getriebe. Als direkte Folge entstanden bei den ersten Probefahrten Schäden an den Gleitlagern der Radsätze und das Schaltgestänge des dritten Gangs blockierte.

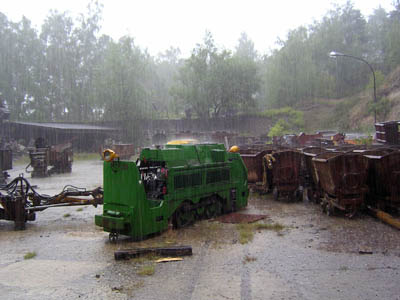

Inzwischen war man sich bewußt geworden, dass ein Einsatz der Maschine im Besucherbergwerk unter Tage aufgrund des beträchtlichen Aufwands für Wettertechnik, Gleislage und Brandschutz seitens der Museumsleitung nicht erwünscht war. Außerdem beanspruchte der reichhaltige Bestand an originalen Exponaten in der Museumssammlung sämtliche Kapazitäten zur Erfassung, Konservierung und Aufarbeitung seitens des Museums. Das Verhältnis zwischen Museumsleitung und Förderverein verschlechterte sich zusehends, wobei die Lokomotive buchstäblich von einer Ecke in die nächste geschoben wurde und darunter sichtbar litt.

Als die Museumsleitung im Jahre 2009 dem Förderverein die von ihm genutzten Räumlichkeiten kündigte, stand die Lokomotive endgültig im Weg. Zitat Brief vom 28.07.2010: ...in der Dienstbesprechung der wissenschaftlichen Mitarbeiter (...) ist am 27. Juli 2010 einstimmig beschlossen worden, die Diesellokomotive Ruhrthaler G42z aus dem Depotbestand (...) an den Förderverein WERBG e.V. zu übergeben. Die Übergabe der Diesellokomotive soll bis zum 15. November 2010 abgeschlossen sein.". Die Ausarbeitung eines Konzepts zur Pflege und Übernahme in den Museumsbestand wurde von der Museumsleitung ausdrücklich abgelehnt.

Die aktiven Mitglieder des Vereins sprachen die Lok daraufhin im Rahmen einer außerordentlichen Versammlung dem Förderverein Schroederstollen e.V. zu, um künftig sachgerechte Pflege und Einsatz zu gewährleisten.

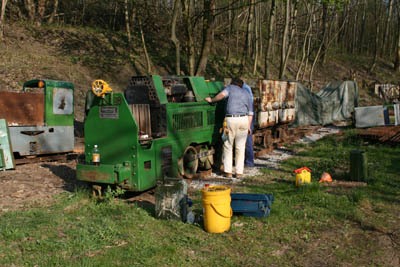

Auf unserem Gelände begannen wir unverzüglich mit der Schadenserfassung, grundlegender Wartung und Aufarbeitung. Ein Videofilm von der ersten Inbetriebnahme am 17.04.2011 kann hier auf Youtube abgerufen werden.

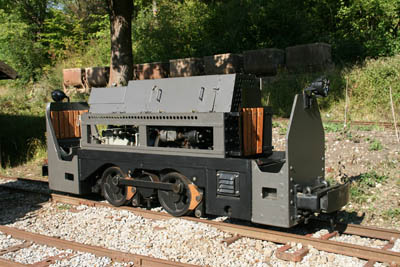

Die nicht instandgesetzten alten und die neuen Schäden waren allerdings deutlich umfangreicher als vermutet. Somit zog sich die Aufarbeitung der Ruhrthaler G42z neben den anderen Projekten unseres Vereins deutlich in die Länge. Die wesentlichen von uns durchgeführten Arbeiten waren:
  1. Vollständige Zerlegung, Entrostung und Lackierung in den Originalfarben.
  2. Rückbau der vom Vorbesitzer eingebauten Elektrik, Wiederherstellung der alten elektrischen Anlage mit Originalteilen.
  3. Austausch des elektrischen Anlassers gegen einen ursprünglich vorhandenen Schwungkraftanlasser.
  4. Reinigung, Entrostung und Neulackierung der noch vom alten Motor stammenden Motoranbauten.

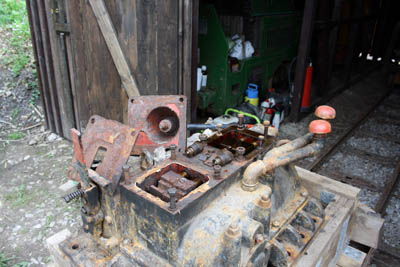

  5. Komplettzerlegung des Getriebes, Reinigung, Abdichtung, Entrostung der Schaltkulissen und der zweiten Ölkammer im Getriebeabtrieb. Instandsetzung des dritten Gangs.
  6. Austausch aller Betriebsstoffe, Reinigung bzw. Austausch der Filter, Instandsetzung Kraftstoffleitung.
  7. Austausch des Kupplungsbelags, Abdrehen/Ausbuchsen der Kupplungsklauengelenke, Gängigmachen der Einstellschrauben.
  8. Entrosten und Richten des Bremsgestänges, Einbau neuer Gestängebolzen, Gängigmachen sämtlicher Einstellschrauben, Einbau neuer Bremsbacken.
  9. Demontage und Entrostung der Puffer, Austausch verbogener Bolzen, Korrektur der Höhenlage Kupplung vorne.
  10. Öffnung des Wassertanks, Beseitigung des Blattrosts, Verschweissung von Durchrostungen und Konservierung der Tankinnenseite.
  11. Neuanfertigung verschiedener Motorraumabdeckbleche nach Vorlage historischer Fotos.



Beim Besuch des 29. Internationalen Feldbahntreffens aus Ilmenau am 09.10.2019 konnten wir zum ersten Mal seit Beginn der Instandsetzung unsere Ruhrthaler mit einem standesgemässen Anhang in Betrieb vorführen (Foto: Andrea Leifeld). Recht spektakulär gestaltet sich dabei der Startvorgang mittels Schwungkraftanlassers. Dazu wird eine Schwungmasse mit einer Handkurbel auf hohe Drehzahl gebracht und eingespurt. Derzeit müssen wir noch mittels externer Stromquelle vorglühen, da uns passende Luntenhalter fehlen. Bei warmen Motor gelingt das Starten in der Regel ohne Hilfe. Diese für den Einsatz im schlagwettergeschützten Kohlebergbau entwickelte Einrichtung war früher weit verbreitet. Unter anderem berichtete ein ehemaliger Schlosserlehrling von der Nachbargrube Fortuna, das er stets 1 Stunde vor der regulären Seilfahrt runter zum Lokschuppen auf der 3. Sohle mußte, um dort die Diesellokomotiven auf die beschriebene Art anzuwerfen und für den Förderbetrieb warmlaufen zu lassen.
